Подводная робототехника

Подводная среда остаётся одной из наиболее сложных для визуального контроля, обследования и технических работ. Даже относительно небольшая глубина значительно усложняет доступ человека к объекту: требуется специальная подготовка, оборудование, организация погружения и учёт условий конкретного водоёма. Подводная робототехника позволяет переносить значительную часть таких задач на дистанционно управляемые аппараты и специализированное оборудование.

Современный подводный робот может вести фото- и видеосъёмку, обследовать конструкцию, передавать изображение оператору в реальном времени, использовать дополнительное освещение, сонар, механический манипулятор, лазерный измеритель, систему позиционирования и другие модули. Это превращает ROV из простой подводной камеры в полноценную рабочую платформу.

В интернет-магазине «Инструмент Центр» направление подводной робототехники включает две основные группы: подводные дроны и оборудование и аксессуары для подводных дронов. Это позволяет подобрать как готовый аппарат для съёмки и инспекций, так и профессиональные дополнительные модули для расширения возможностей системы.

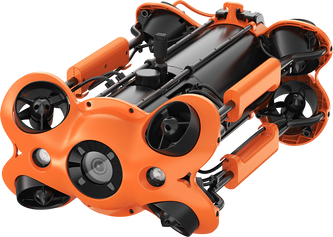

Что такое подводный ROV

Аббревиатура ROV — Remotely Operated Vehicle — обозначает дистанционно управляемый аппарат.

Подводный ROV управляется оператором с поверхности и обычно соединяется с наземной частью системы специальным кабелем. Через него в зависимости от конструкции может осуществляться передача данных, видеосигнала, управляющих команд или питание отдельных компонентов.

В отличие от обычной камеры на длинном кабеле, робот имеет собственные двигатели и способен активно перемещаться в толще воды.

Оператор может:

• изменять направление движения;

• регулировать глубину;

• удерживать аппарат возле объекта;

• выполнять визуальную инспекцию;

• записывать фото и видео;

• использовать установленное дополнительное оборудование.

За счёт этого подводный дрон становится мобильной инспекционной платформой.

Подводный дрон или подводная камера

Эти устройства не следует считать одинаковыми.

Обычная подводная камера в основном предназначена для получения изображения из фиксированной или ограниченно перемещаемой точки.

ROV способен самостоятельно двигаться благодаря системе движителей.

Это даёт возможность:

• обойти объект с разных сторон;

• приблизиться к интересующему участку;

• обследовать большую площадь;

• изменять глубину;

• удерживать камеру в необходимой позиции;

• применять манипуляторы и другие модули.

Поэтому для технического обследования конструкций подводный робот значительно функциональнее простой камеры.

Где применяется подводная робототехника

Сфера применения ROV зависит от класса аппарата и дополнительного оборудования.

Подводные роботы могут использоваться для:

• осмотра гидротехнических сооружений;

• инспекции причалов и свай;

• обследования корпусов лодок и судов;

• визуальной проверки подводных конструкций;

• поиска предметов;

• исследования дна;

• фото- и видеосъёмки;

• обследования резервуаров;

• мониторинга акваторий;

• научных и образовательных проектов;

• рыболовного наблюдения;

• контроля состояния оборудования под водой.

Для простой съёмки достаточно компактного аппарата с камерой и освещением. Для инженерной инспекции могут потребоваться сонар, лазерное измерение, позиционирование и манипулятор.

Подводные дроны для фото и видеосъемки

Одно из наиболее понятных применений — подводная съёмка.

ROV позволяет получать изображение там, где человеку неудобно или нецелесообразно выполнять постоянные погружения.

Подводный дрон можно применять для:

• изучения дна;

• съёмки рыбы;

• наблюдения за природными объектами;

• исследования подводного рельефа;

• съёмки лодок и конструкций;

• создания образовательного контента.

Для таких задач основными параметрами становятся качество камеры, разрешение записи, освещение, рабочая глубина и продолжительность автономной работы.

Подводные дроны для инспекции

При техническом обследовании требования выше.

Оператору необходимо не просто увидеть красивую картинку, а получить достаточно информативное изображение конкретной детали.

Важными становятся:

• стабильность аппарата;

• манёвренность;

• качество камеры;

• мощность прожекторов;

• длина кабеля;

• рабочая глубина;

• возможность удерживать позицию;

• поддержка дополнительного оборудования.

Для более сложных объектов может потребоваться сонар, который помогает ориентироваться и получать информацию в условиях ограниченной видимости.

Максимальная рабочая глубина

Один из первых параметров при выборе подводного дрона — максимальная рабочая глубина.

Этот показатель определяет предел, в рамках которого производитель допускает штатную эксплуатацию аппарата.

Не следует путать рабочую глубину с длиной кабеля.

Например, робот может иметь кабель 200 м, но это не означает автоматически, что разрешённая глубина погружения также составляет 200 м.

При выборе необходимо отдельно проверять:

• рабочую глубину ROV;

• длину кабеля;

• требования конкретной задачи.

Для осмотра бассейна или небольшого водоёма не требуется такая же глубина, как для профессионального обследования гидротехнических объектов.

Длина кабеля

Большинство подводных ROV используют физический кабель связи с поверхностью.

Он позволяет сохранять устойчивое соединение с аппаратом в среде, где обычная беспроводная связь работает значительно хуже, чем в воздухе.

В зависимости от комплектации подводные системы могут иметь кабели различной длины.

Выбирать длину стоит с запасом, поскольку аппарат перемещается не только вертикально вниз, но и горизонтально.

Для обследования объекта на глубине 50 м может потребоваться значительно больше 50 м кабеля, если робот должен удаляться от точки спуска.

Катушка и лебедка для кабеля

При увеличении длины кабеля возрастает важность его правильной организации.

Для этого применяются:

• ручные катушки;

• механические лебёдки;

• электрические лебёдки.

Они помогают аккуратно подавать и собирать кабель, уменьшая риск образования петель и упрощая работу оператора.

Для профессиональной эксплуатации с длинным тросом или кабелем электрическая лебёдка может существенно повысить удобство развёртывания системы.

Камера 1080p или 4K

В подводных дронах встречаются камеры с максимальным разрешением 1080p и 4K.

Full HD подходит для базовой визуальной инспекции и наблюдения.

4K позволяет сохранить больше деталей, что полезно:

• при техническом обследовании;

• для последующего увеличения кадра;

• при создании качественного видеоматериала;

• при документировании состояния объекта.

Но разрешение не является единственным показателем качества.

Под водой большую роль играют:

• прозрачность воды;

• освещение;

• чувствительность сенсора;

• расстояние до объекта;

• количество взвешенных частиц.

Даже 4K-камера не сможет сформировать детальное изображение сквозь сильно мутную воду без подходящих условий и дополнительного оборудования.

Освещение под водой

Чем глубже находится объект, тем меньше естественного света доступно камере.

Поэтому подводные аппараты оснащаются встроенными светодиодными источниками, а для профессиональных задач могут использоваться дополнительные прожекторы.

При выборе важно учитывать не только заявленную яркость, но и расположение света.

Если мощный источник находится слишком близко к оптической оси камеры, взвешенные частицы в воде могут давать заметные отражения.

В сложных условиях правильное расположение дополнительного света способно быть важнее простого увеличения его мощности.

Время работы

Подводные дроны могут иметь встроенный аккумулятор или использовать другие варианты питания в зависимости от платформы.

Максимальное время работы важно для продолжительных инспекций.

Фактическая автономность зависит от:

• интенсивности движения;

• скорости;

• работы освещения;

• подключённых модулей;

• температуры;

• состояния аккумулятора.

При профессиональной эксплуатации следует учитывать не только максимальное паспортное время, но и продолжительность всей запланированной операции.

Береговое питание

Для длительных работ существуют системы питания с поверхности.

Такое решение уменьшает зависимость от встроенной батареи и позволяет организовывать более продолжительные рабочие сессии в пределах возможностей конкретной платформы.

Береговая система питания может быть особенно полезна для:

• длительных инспекций;

• стационарного мониторинга;

• обследования крупного объекта;

• работ с энергоёмкими дополнительными модулями.

Совместимость блока питания необходимо проверять с конкретной серией ROV.

Маневренность и количество движителей

Способность подводного робота точно перемещаться зависит от конструкции системы движителей.

Профессиональный ROV должен не только двигаться вперёд, но и контролируемо менять глубину, направление и положение относительно объекта.

Особенно важна манёвренность:

• возле свай;

• возле корпуса судна;

• внутри резервуаров;

• рядом с конструкциями;

• при работе манипулятором.

Чем сложнее объект, тем выше значение точного управления.

Манипуляторы для подводных роботов

Манипулятор превращает ROV из наблюдательной платформы в аппарат, способный взаимодействовать с окружающей средой.

В зависимости от оснащения с его помощью можно:

• захватывать небольшие предметы;

• удерживать объект;

• устанавливать дополнительный инструмент;

• брать отдельные виды проб;

• выполнять простые механические действия.

При выборе необходимо учитывать совместимость с моделью подводного робота и допустимую конфигурацию дополнительной нагрузки.

Сонары для подводных дронов

Обычная камера зависит от видимости.

В мутной воде визуальный диапазон может резко сокращаться.

Сонар использует акустические сигналы и помогает получать информацию об окружающих объектах там, где одной камеры недостаточно.

В зависимости от типа оборудования сонар может применяться для:

• обнаружения объектов;

• оценки расстояния;

• обследования дна;

• поддержания дистанции;

• построения более информативной картины окружающей среды.

Для специализированных проектов используются в том числе многолучевые сонары.

Подводное позиционирование

Спутниковая навигация непосредственно под водой не работает так же, как на поверхности, поэтому для определения положения ROV используются специализированные системы подводного позиционирования.

Они особенно полезны при:

• обследовании больших объектов;

• привязке обнаруженного дефекта к координатам;

• повторном возвращении к точке;

• документировании инспекций.

Для профессиональной работы возможность сопоставить видео с положением аппарата существенно повышает информативность результатов.

Лазерные измерители

Некоторые подводные системы могут оснащаться лазерными измерительными модулями.

Они помогают визуально оценивать размеры объектов или получать дополнительную измерительную информацию в рамках возможностей конкретного оборудования.

Это полезно при обследовании:

• трещин;

• повреждений;

• деталей конструкции;

• подводных объектов.

Для задач, где результаты должны использоваться как официальные измерения, необходимо отдельно оценивать точность и требования к применяемому оборудованию.

Пробоотборники и научные модули

Подводная робототехника может использоваться не только для визуального контроля.

Совместимые профессиональные платформы способны работать с дополнительными устройствами для:

• отбора проб воды;

• отбора донных отложений;

• измерения параметров воды;

• экологического мониторинга.

Это расширяет применение ROV в исследовательских, природоохранных и образовательных проектах.

Дроны-эхолоты

Отдельную группу составляют аппараты, ориентированные на исследование дна и поиск объектов или рыбы с использованием эхолокационного оборудования.

Такой дрон функционально отличается от классического ROV с камерой.

Если основной задачей является визуальный осмотр подводной конструкции, лучше выбирать ROV.

Если приоритет — получение информации о глубине, рельефе или объектах под водой, может оказаться полезнее система с эхолотом или сонаром.

Как выбрать подводного робота

Выбор лучше начинать с конкретной задачи.

Для подводной съемки

Обратите внимание на:

• разрешение камеры;

• качество освещения;

• глубину;

• время работы;

• удобство управления.

Для инспекций

Дополнительно важны:

• стабильность;

• манёвренность;

• длинный кабель;

• дополнительные прожекторы;

• возможность установить сонар;

• позиционирование.

Для профессионального обследования

Могут потребоваться:

• манипулятор;

• лазерный измеритель;

• сонар;

• система позиционирования;

• береговое питание;

• лебёдка;

• специализированные датчики.

Основные параметры выбора

Параметр	Что учитывать
Тип устройства	Подводный ROV или дрон-эхолот
Рабочая глубина	Максимально допустимую глубину применения
Длина кабеля	Глубину и горизонтальное удаление аппарата
Камера	1080p или 4K, качество изображения
Освещение	Условия работы и прозрачность воды
Время работы	Продолжительность планируемой инспекции
Манёвренность	Возможность точно работать возле объекта
Сонар	Необходимость работы при ограниченной видимости
Манипулятор	Потребность взаимодействовать с объектами
Позиционирование	Необходимость фиксировать положение аппарата
Питание	Встроенная батарея или длительное береговое питание
Дополнительные модули	Совместимость с конкретной серией ROV

Подводный робот как модульная платформа

Для профессионального применения особенно важно заранее оценивать не только характеристики базового аппарата, но и доступную экосистему.

Один ROV может использоваться сначала как камера для инспекции, а позже получить:

• манипулятор;

• сонар;

• дополнительное освещение;

• систему позиционирования;

• оборудование для отбора проб.

Такой модульный подход позволяет адаптировать систему под новые задачи без полной замены основного аппарата.

Что проверить перед покупкой

Перед тем как купить подводный дрон, рекомендуется определить:

1. Какую задачу должен выполнять аппарат.

2. Какая максимальная глубина требуется.

3. На какое расстояние от точки запуска он должен перемещаться.

4. Какая длина кабеля необходима.

5. Достаточно 1080p или нужна камера 4K.

6. Насколько важна автономность.

7. Нужен ли сонар.

8. Потребуется ли манипулятор.

9. Нужно ли подводное позиционирование.

10. Требуется ли береговая система питания.

11. Планируется ли использование дополнительных прожекторов.

12. Какие аксессуары должны быть совместимы с выбранной моделью.

Для профессиональной эксплуатации желательно сразу проектировать полный комплект, включая аппарат, кабель, средства его укладки, питание, запасные батареи и необходимые рабочие модули.

Купить подводную робототехнику в Украине

В интернет-магазине «Инструмент Центр» можно подобрать подводные дроны CHASING и оборудование для их профессионального оснащения.

В разделе представлены ROV-аппараты, дроны-эхолоты, сонары, манипуляторы, подводные прожекторы, системы позиционирования, лебёдки, аккумуляторы, береговые системы питания, пробоотборники и другие совместимые аксессуары.

Выбирать оборудование рекомендуется исходя из реальной задачи: для визуального наблюдения ключевыми будут камера, освещение и глубина; для инспекции — манёвренность и кабель; для профессионального обследования — возможность подключения сонара, манипулятора, позиционирования и других модулей.
