Фрезерно-сверлильный станок по металлу JET JMD-1144GHV DRO

Описание широкоуниверсального фрезерного станка JET JMD-1144GHV DRO

Широкоуниверсальный фрезерный станок JET JMD-1144GHV DRO предназначен для выполнения сложных сверлильных и фрезерных операций в условиях промышленного производства, инструментальных мастерских, ремонтно-механических участков, конструкторских подразделений и исследовательских лабораторий. Эта модель ориентирована на предприятия, которым требуется не просто вертикальное фрезерование, а действительно широкий набор технологических возможностей на одной машине. Наличие вертикального и горизонтального шпинделей делает станок особенно полезным при обработке деталей сложной формы, изготовлении технологической оснастки, выполнении пазов, плоскостей, уступов, торцевых участков и других элементов, где важна гибкость компоновки и возможность быстро перейти от одной схемы обработки к другой.

Одним из главных достоинств JET JMD-1144GHV DRO является универсальность рабочей головы и самой кинематики станка. Вертикальная фрезерная голова может наклоняться на ±90°, а консоль поворачивается в горизонтальной плоскости на 360°, благодаря чему оператор получает значительно больше свободы при обработке заготовок под углом, работе со сложной геометрией и выполнении нестандартных технологических переходов. Для производственного участка это означает возможность отказаться от части вспомогательных приспособлений и сократить время переналадки. При этом вертикальный шпиндель с конусом ISO 40 и ходом пиноли 120 мм подходит как для сверления отверстий до 30 мм в стали, так и для фрезерования концевыми и торцевыми фрезами в пределах рабочих параметров станка.

Наличие горизонтального шпинделя существенно расширяет практическую ценность модели. В реальных производственных условиях горизонтальная схема обработки особенно полезна при силовом фрезеровании, обработке длинных плоскостей, пазов и участков, где важны жесткость системы и стабильность съема материала. Горизонтальный шпиндель с конусом ISO 40, мощностью 2,2 кВт и 12-ступенчатой коробкой скоростей позволяет уверенно работать на пониженных оборотах с серьезной нагрузкой. Вертикальный шпиндель мощностью 1,5 кВт с 8 скоростями дополняет эту схему и делает станок по-настоящему широкоуниверсальным, когда на одной базе можно выполнять разные операции без перехода на другое оборудование. Это особенно важно для мелкосерийного и опытного производства, где меняется не только размер деталей, но и сам характер обработки.

Станок хорошо адаптирован к длительной эксплуатации под нагрузкой. Рабочий стол размером 1120×280 мм с ходами 600×270 мм подходит для большинства типовых задач инструментального и механообрабатывающего участка. Автоматическая подача по оси X с восемью скоростями облегчает выполнение равномерных проходов, улучшает качество поверхности и снижает зависимость результата от ручной подачи. Максимальная нагрузка на стол 150 кг делает модель подходящей для широкого круга деталей и приспособлений. При массе 1300 кг станок демонстрирует хорошую устойчивость, а это напрямую влияет на точность и повторяемость размеров, особенно при обработке металла на нескольких переходах.

Для повышения точности и удобства работы JET JMD-1144GHV DRO оснащен трехосевой системой цифровой индикации. УЦИ позволяет быстрее выводить размеры, уменьшает вероятность ошибки оператора и ускоряет серийные и повторяющиеся операции. Дополнительно станок имеет систему подачи СОЖ и лампу освещения рабочей зоны, что делает его удобнее в реальной ежедневной эксплуатации. В результате эта модель подходит тем предприятиям, которым нужен не просто универсальный вертикальный фрезерный станок, а более гибкое и производительное решение с горизонтальным и вертикальным шпинделями, рассчитанное на широкий спектр металлообрабатывающих задач.

Комплектация JET JMD-1144GHV DRO

• Зажимная тяга (шомпол) М16 — 2 шт.
• Оправка ISO40/MT3 — 1 шт.
• Переходная оправка MT3/MT2 — 1 шт.
• Дорн ISO40/B18 — 1 шт.
• Сверлильный патрон B18/Ф3-16 мм — 1 шт.
• Крепежные болты для T-образного паза M14x55 — 2 шт.
• Клин-выколотка — 1 шт.
• Оправка для горизонтального шпинделя ISO40/Ф27 — 1 шт.
• Оправка для горизонтального шпинделя ISO40/Ф22 — 1 шт.
• Шестигранные ключи 3, 4, 5, 6 — 1 комплект
• Рожковые ключи 8/10, 17/19, 22/24 — 1 комплект
• Масленка
• Инструкция по эксплуатации
• Сертификат точности

Вся продукция, представленная на сайте "Инструмент Центр", поставляется с официальной гарантией производителя. Срок гарантийного обслуживания зависит от конкретной модели, типа оборудования и условий эксплуатации. Для уточнения гарантийных обязательств, условий сервисного обслуживания и пусконаладочной поддержки рекомендуем обратиться к менеджеру интернет-магазина "Инструмент Центр".

Преимущества широкоуниверсального фрезерного станка JET JMD-1144GHV DRO

• Наличие вертикального и горизонтального шпинделей расширяет круг технологических операций на одной машине
• Поворот консоли на 360° и наклон головы на ±90° упрощают обработку под разными углами
• Шпиндели ISO 40 совместимы с распространенной промышленной оснасткой
• Горизонтальный шпиндель мощностью 2,2 кВт хорошо подходит для более жестких режимов фрезерования

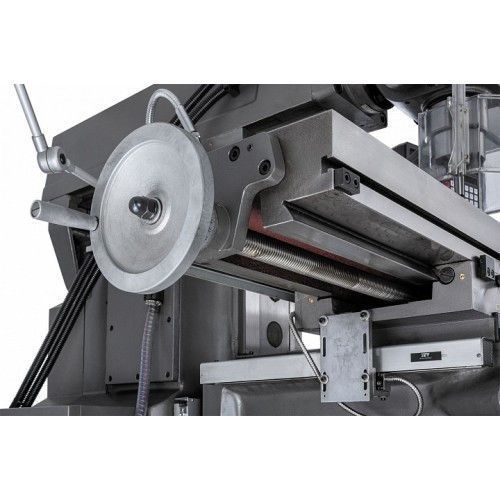

• Автоматическая подача по оси X улучшает равномерность обработки и упрощает серийную работу
• Трехосевая УЦИ повышает точность позиционирования и снижает риск брака
• Система подачи СОЖ помогает поддерживать стабильный режим резания и ресурс инструмента
• Масса 1300 кг обеспечивает устойчивость станка и снижает влияние вибраций при обработке

Для каких задач подходит широкоуниверсальный фрезерный станок JET JMD-1144GHV DRO

Станок подходит для сверления отверстий, фрезерования плоскостей, пазов, уступов и торцевых участков, обработки деталей под углом, изготовления оснастки, приспособлений, инструментальных элементов, опытных образцов, ремонтных деталей и мелкосерийной продукции на механообрабатывающих, инструментальных и ремонтно-механических участках.

Основные характеристики широкоуниверсального фрезерного станка JET JMD-1144GHV DRO

Станок оснащен вертикальным шпинделем ISO 40 мощностью 1,5 кВт с восемью скоростями 115-1750 об/мин и горизонтальным шпинделем ISO 40 мощностью 2,2 кВт с двенадцатью скоростями 40-1300 об/мин, что делает модель универсальной для разных схем обработки. Рабочий стол 1120×280 мм с ходами 600×270 мм подходит для широкого круга деталей, а автоматическая подача по оси X с диапазоном 16-380 мм/мин облегчает серийные проходы. Ход пиноли 120 мм, большой диапазон расстояний от шпинделей до стола и возможность поворота и наклона головы расширяют технологическую гибкость станка в реальной эксплуатации.

Что важно учесть перед покупкой широкоуниверсального фрезерного станка JET JMD-1144GHV DRO

Перед покупкой необходимо предусмотреть подключение к трехфазной сети 400 В, достаточную площадь под установку станка высотой 2200 мм и массой 1300 кг, а также подготовить оснастку под ISO 40 для вертикального и горизонтального шпинделей. Для полноценного использования возможностей модели важно заранее понимать, какие операции будут выполняться чаще — вертикальные, горизонтальные или комбинированные, чтобы правильно подобрать оправки, инструмент и приспособления. Такой станок особенно оправдан там, где требуется высокая универсальность, точность и работа с разными типами деталей без перехода на несколько отдельных машин.
