Профілометр-профілограф SURFCOM TOUCH 50

Профілометр-профілограф ACCRETECH SURFCOM TOUCH 50

ACCRETECH SURFCOM TOUCH 50 — професійний контактний профілометр-профілограф для високоточного вимірювання шорсткості, хвилястості та геометричних особливостей поверхні. Прилад працює безопорним методом: вимірювальний щуп переміщується без використання механічної опори, яка могла б згладжувати частину нерівностей. Завдяки цьому система реєструє не лише дрібну шорсткість, а й довгохвильові відхилення профілю, уступи та плавні зміни форми деталі.

Модель розроблена японською компанією ACCRETECH, або Tokyo Seimitsu, для використання в метрологічних лабораторіях, відділах технічного контролю та безпосередньо у виробничих цехах. Великий діапазон по осі Z, довжина вимірювання до 50 мм і висока роздільна здатність дозволяють досліджувати плоскі, похилі, ступінчасті, циліндричні та хвилясті поверхні.

Профілометр поверхні SURFCOM TOUCH 50 підходить для машинобудівних, приладобудівних, металообробних та інших підприємств, де необхідно об’єктивно контролювати якість обробки деталей. Прилад можна застосовувати після точіння, фрезерування, шліфування, полірування, нанесення покриттів або адитивного виробництва, якщо форма деталі забезпечує безпечний контакт вимірювального щупа з поверхнею.

Переваги ACCRETECH SURFCOM TOUCH 50

• Безопорний метод вимірювання. Щуп не спирається на поверхню додатковою опорою, тому прилад може реєструвати шорсткість, хвилястість і загальну форму профілю в межах однієї траси.
• Висока роздільна здатність. Мінімальна роздільна здатність по осі Z досягає 0,0001 мкм у діапазоні ±40 мкм. Для повного діапазону ±500 мкм вона становить 0,00125 мкм.
• Широкий діапазон по осі Z. Система вимірює відхилення в межах ±500 мкм, тобто загальний діапазон становить 1000 мкм. Це дає змогу працювати не лише з гладкими плоскими деталями, але й зі ступінчастими, округлими та хвилястими поверхнями.
• Довжина вимірювання до 50 мм. Діапазон по осі X дозволяє аналізувати досить протяжні ділянки поверхні та отримувати репрезентативний профіль деталі.
• Точна напрямна приводу. Похибка прямолінійності переміщення становить 0,3 мкм на довжині 50 мм, що важливо для достовірного аналізу хвилястості й геометрії профілю.
• Алмазний вимірювальний наконечник. Стандартний щуп DM43801 має алмазну вершину радіусом 2 мкм і кутом конуса 60°. Вимірювальне зусилля становить 0,75 мН.
• Сенсорне керування. Кольоровий 7-дюймовий РК-дисплей забезпечує зручне налаштування умов, калібрування, запуск вимірювання, перегляд графіків і аналіз результатів.
• Регульована швидкість. Оператор може вибирати швидкість відповідно до довжини траси, типу поверхні та завдання контролю.
• Робота за міжнародними стандартами. Вбудовані алгоритми підтримують різні редакції JIS, ISO, DIN, ASME та вимоги CNOMO.
• Збереження та передавання даних. Порти USB і micro USB використовуються для підключення накопичувача та обміну інформацією з комп’ютером.
• Створення звітів. Програмне забезпечення SupportWare II дозволяє переносити результати на ПК і формувати контрольні звіти.
• Автономне використання. Вбудований акумулятор забезпечує приблизно 600 вимірювань після повного заряджання, яке триває близько трьох годин.
• Друк результатів. Заявлена постачальником комплектація має термопринтер для оперативного друку параметрів і графічних результатів без підключення до окремого комп’ютера.

Як працює профілометр-профілограф

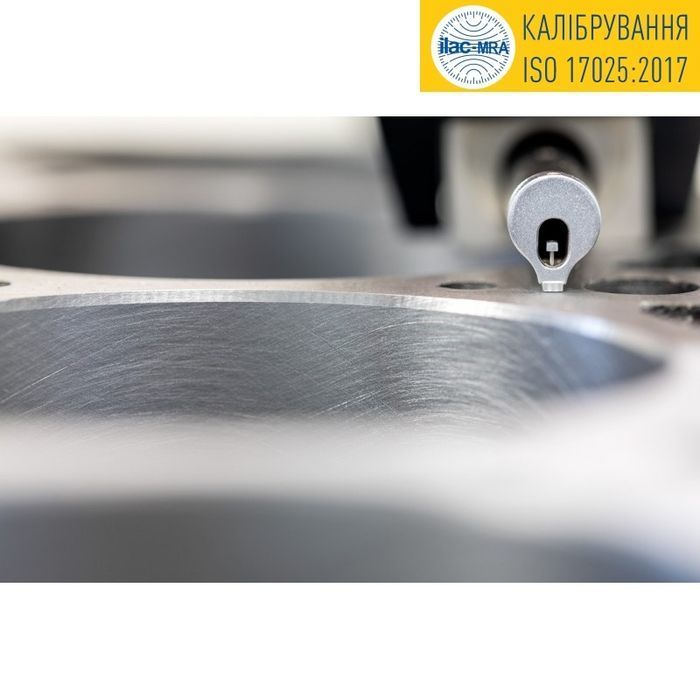

Контактний профілометр використовує чутливий вимірювальний щуп з алмазною голкою. Під час дослідження привід переміщує щуп уздовж заданої траси по поверхні деталі. Алмазний наконечник повторює мікроскопічні западини, виступи та плавні зміни рельєфу.

Вертикальні переміщення щупа перетворюються датчиком індуктивного типу на електричний сигнал. Після цифрової обробки система формує профіль поверхні, застосовує вибрані фільтри та обчислює необхідні параметри. Результати відображаються на сенсорному екрані у числовому та графічному вигляді.

Безопорна схема особливо корисна, коли потрібно відокремити мікрошорсткість від хвилястості та загальної форми поверхні. У межах однієї вимірювальної траси SURFCOM TOUCH 50 може зібрати дані, необхідні для комплексної оцінки стану деталі.

Вимірювані параметри та аналітичні можливості

Параметри кривої профілю

Прилад підтримує розрахунок параметрів:

Pa, Pq, Pp, Pv, Pc, PSm, PΔq, PPc, Psk, Pku, Pt, Pmr(c), Pmr, Pδc, Rz82, TILTA, AVH, Hmax, Hmin, AREA, Rmax, Rz, Sm, Δa, Δq, λa, λq, Lr, Rsk, Rku, Rk, Rpk, Rvk, Mr1, Mr2, Vo, K, tp, tp2, Hp.

Ці значення використовуються для оцінювання висоти, глибини, кроку, симетрії та характеру розподілу нерівностей уздовж виміряного профілю.

Параметри кривої шорсткості

SURFCOM TOUCH 50 обчислює:

Ra, Rq, Rz, Rv, Rc, Rt, RSm, RΔq, Rsk, Rku, Rmr(c), Rmr, Rδc, Rz94, R3z, RΔa, Rλa, Rλq, Ry, Lr, Sm, S, tp, tp2, PC, RPc JIS, RPc ISO, RPc EN, Pc, PPI, Rp, Rmax, Rz.I, RS, Rmr2, Mr1, Mr2, Rpk, Rvk, Rk, Vo, K, A1, A2, Rpm, Δa, Δq, Htp.

Залежно від вибраного стандарту оператор може використовувати звичні параметри Ra, Rq, Rz, Rt та інші спеціалізовані показники для поглибленого аналізу функціональних властивостей поверхні.

Додатковий аналіз

Система підтримує роботу з кривою профілю, кривою шорсткості, відфільтрованою та профільною кривими хвилястості, спеціальною кривою ISO 13565, мотивами шорсткості й хвилястості. Також доступні крива опорної довжини, функція щільності амплітуд та інші графічні способи подання результатів.

Для фільтрації можуть застосовуватися фільтри Gaussian, 2RC із фазовою компенсацією та 2RC без фазової компенсації. Значення відсікання λc вибирається з варіантів 0,08; 0,25; 0,8; 2,5; 8 або 25 мм. Для λs передбачені значення 2,5; 8 і 25 мкм, а також режим без використання цього фільтра.

Підтримувані стандарти

Алгоритми розрахунку відповідають таким стандартам і редакціям:

• JIS 2013/2001;
• JIS 1994;
• JIS 1982;
• ISO 1997/2009;
• ISO 13565;
• DIN 1990;
• ASME 2002/2009;
• ASME 1995;
• CNOMO.

Підтримка декількох нормативних систем дозволяє використовувати профілограф-профілометр для внутрішнього виробничого контролю, роботи за кресленнями замовника, приймання деталей та підготовки метрологічних звітів.

Де використовують ACCRETECH SURFCOM TOUCH 50

Прилад призначений для лабораторних і цехових вимірювань та може використовуватися для контролю:

• валів, втулок, підшипникових поверхонь і посадкових місць;
• деталей після точіння, фрезерування, шліфування або полірування;
• плоских, похилих, циліндричних і ступінчастих поверхонь;
• пресформ, штампів, різального інструменту та прецизійних компонентів;
• деталей автомобільного, авіаційного та загального машинобудування;
• елементів точного приладобудування;
• дослідних зразків у метрологічних і виробничих лабораторіях;
• поверхонь деталей після адитивного виготовлення та подальшої механічної обробки.

Змінні щупи, які пропонуються для системи, розширюють можливості вимірювання глибоких, довгих або малих отворів, пазів і округлих поверхонь. Конкретний щуп підбирається відповідно до геометрії контрольованої деталі.

Керування, пам’ять і передавання даних

На 7-дюймовому сенсорному дисплеї можна налаштовувати умови аналізу, вибирати параметри, виконувати калібрування та переглядати результати. Графік профілю масштабується безпосередньо на екрані, що полегшує аналіз окремих ділянок.

У внутрішній пам’яті можна зберегти до 15 наборів умов вимірювання та 20 результатів. Для збільшення обсягу зберігання використовується зовнішній USB-накопичувач. Підключення до комп’ютера через micro USB забезпечує передавання результатів у SupportWare II.

Версія з принтером працює з термопапером завширшки 58 мм, ширина друкованої області становить 48 мм. Це дозволяє одразу отримати паперовий протокол без окремого принтера.

Комплектація ACCRETECH SURFCOM TOUCH 50

Заявлена постачальником комплектація включає:

• профілометр-профілограф ACCRETECH SURFCOM TOUCH 50;

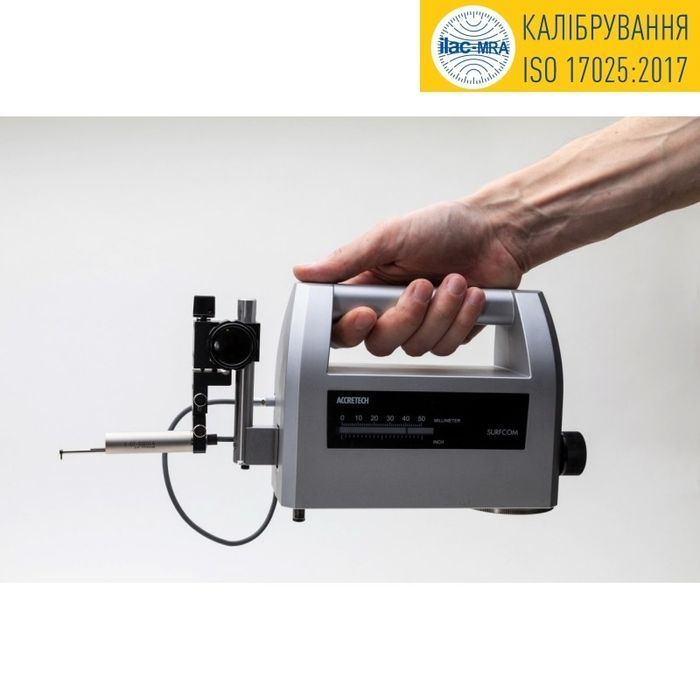

• вимірювальний привід з діапазоном по осі X до 50 мм;

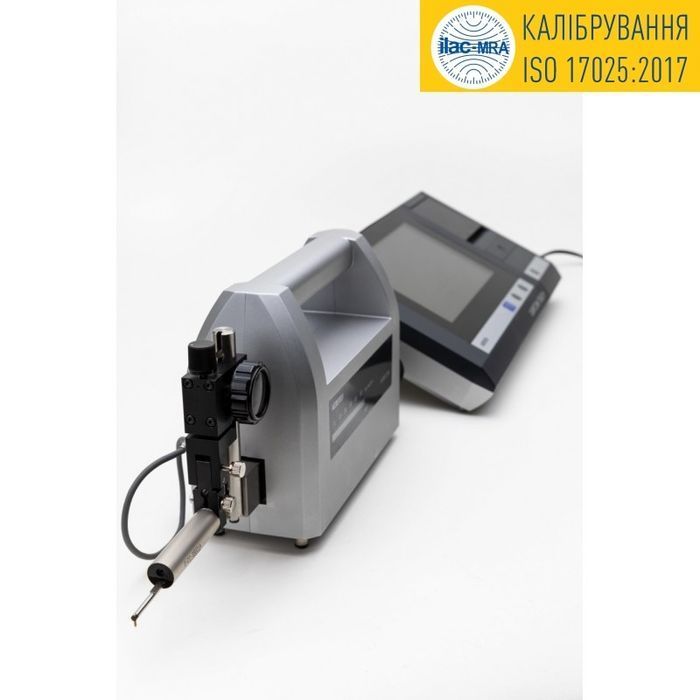

• блок керування з кольоровим 7-дюймовим сенсорним дисплеєм;
• датчик зі стандартним алмазним щупом DM43801;
• калібрувальний зразок шорсткості;
• пристосування або базу для калібрування;
• стилус для керування сенсорним екраном;
• вбудований термопринтер;
• папір для термопринтера;
• програмне забезпечення SupportWare II;
• мережевий адаптер;
• кабелі для підключення та передавання даних;
• подовжувач для віддаленого використання, заявлений постачальником;
• інструкцію з експлуатації.

Важливо: SURFCOM TOUCH 50 випускається у версіях із принтером і без нього, а частина вимірювальних стійок, змінних щупів та пристосувань постачається окремо. Точний склад комплекту необхідно звірити перед замовленням.

Основні характеристики SURFCOM TOUCH 50

• Виробник: ACCRETECH / Tokyo Seimitsu.
• Країна виробництва: Японія.
• Стан: новий.
• Метод вимірювання: контактний, безопорний; опорний метод доступний як опція.
• Діапазон вимірювання по осі X: 50 мм.
• Довжина оцінювання: від 0,1 до 50 мм.
• Діапазон по осі Z: ±500 мкм, загалом 1000 мкм.
• Вертикальне переміщення датчика: 50 мм.
• Точність прямолінійності напрямної: 0,3 мкм/50 мм.
• Заявлена постачальником максимально допустима похибка: ±3%.
• Роздільна здатність: 0,0001 мкм у діапазоні ±40 мкм; 0,00125 мкм у діапазоні ±500 мкм.
• Швидкість вимірювання: 0,15; 0,3; 0,6; 1,5; 3 або 0,05; 0,1; 0,2; 0,5; 1 мм/с.
• Тип датчика: диференційно-індуктивний.
• Стандартний щуп: DM43801.
• Матеріал наконечника: алмаз.
• Радіус наконечника: 2 мкм.
• Кут наконечника: конус 60°.
• Вимірювальне зусилля: 0,75 мН.
• Дисплей: кольоровий сенсорний РК, 7 дюймів.
• Інтерфейси: USB та micro USB.
• Програмне забезпечення: SupportWare II.
• Акумулятор: вбудований перезаряджуваний.
• Час повного заряджання: приблизно 3 години.
• Автономність: близько 600 вимірювань.
• Живлення: 100–240 В, 50/60 Гц.
• Максимальна споживана потужність: 80 ВА.
• Розмір блока з принтером: 320×167×44 мм.
• Маса системи з принтером: приблизно 4,2 кг.
• Принтер: термічний, залежно від комплектації.
