Різьбонарізні станки

Різьбонарізні станки — це обладнання для точного та повторюваного нарізання різьби в отворах і на зовнішніх поверхнях деталей. На відміну від ручного нарізання мітчиком або плашкою, станок забезпечує стабільну співвісність, однакову глибину різьби, передбачуване зусилля та акуратну якість поверхні. Це особливо важливо у виробництві, сервісних майстернях, металообробці та складальних роботах, де різьба використовується повсюдно: кріпильні з’єднання, фітинги, трубні вузли, корпуси, фланці, деталі станків і механізмів.

У категорії «різьбонарізні станки» найчастіше мають на увазі кілька груп обладнання: станки/головки для нарізання різьби мітчиком, установки для зовнішньої різьби (плашкою або різьбонарізними головками), а також рішення для трубної різьби. Окремо виділяють різьбонарізні маніпулятори (різьбонарізні «руки») і компактні станки для майстерень — вони пришвидшують роботу в потоці, знижуючи ризик поломки мітчиків і браку.

Нижче — практичний посібник, який допоможе підібрати різьбонарізний станок під ваші завдання, матеріал і обсяг робіт.

Для чого потрібен різьбонарізний станок

Станкове різьбонарізання вирішує два ключові завдання: якість і продуктивність.

• Якість різьби: менше перекосів, вища співвісність, точніший крок, менше «рваної» кромки.

• Зниження браку та поломок: контрольована подача й реверс зменшують ризик заклинювання мітчика.

• Стабільність серії: однаковий результат від деталі до деталі, особливо при великій кількості отворів.

• Економія часу: швидкий цикл «підведення → нарізання → реверс → вихід», мінімум ручного доведення.

• Безпека та зручність: оператор працює з фіксацією деталі й зрозумілими режимами.

Типові завдання:

• нарізання внутрішньої метричної різьби (М3–М30 і вище — залежить від моделі та жорсткості);

• нарізання дюймової/трубної різьби (актуально для сантехнічних і промислових вузлів);

• відновлення різьби в ремонтних роботах;

• серійне різьбонарізання в пластинах, корпусах, кронштейнах, фланцях.

Види різьбонарізних станків

Станки для нарізання різьби мітчиком (внутрішня різьба)

Найзатребуваніший клас. Працюють із мітчиками і, залежно від виконання, забезпечують:

• точну вертикаль/співвісність;

• регульовану швидкість і обмеження глибини;

• автоматичний реверс (або швидкий ручний) для виведення інструмента.

За форматом трапляються:

• настільні й підлогові (під майстерню та цех);

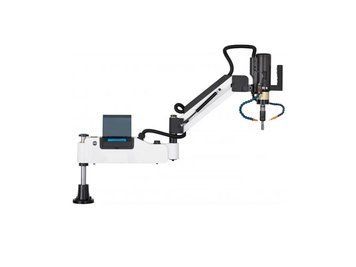

• різьбонарізні маніпулятори (поворотна «рука» над столом, зручна для великих деталей і великої кількості отворів);

• різьбонарізні головки/насадки, що застосовуються на свердлильних станках (рішення для помірних обсягів).

Станки для зовнішньої різьби (плашка/головка)

Використовуються для нарізання різьби на стрижнях, шпильках, трубних заготовках (залежно від оснастки). У промисловості часто застосовують різьбонарізні головки, які пришвидшують процес і дають повторюваний профіль різьби.

Різьбонарізні станки для труб

Це окрема спеціалізація: різьба на трубах для з’єднання фітингів, муфт, елементів трубопроводів. Такі станки зазвичай орієнтовані на сервіс, монтаж і виробництво, де важливі:

• стабільний крок і профіль;

• швидкий цикл і зручність заміни різьбонарізних гребінок/різців;

• надійна фіксація труби.

Універсальні рішення: свердління + різьбонарізання

У багатьох виробництвах різьба йде після свердління. Тому популярні схеми:

• свердлильний станок + різьбонарізна головка;

• свердлильно-різьбонарізний станок (якщо потрібно закрити обидві операції на одному робочому місці).

Як вибрати різьбонарізний станок: ключові критерії

1) Діапазон різьби та тип різьби

Одразу визначте «робочий коридор»:

• мінімальний і максимальний розмір (наприклад, М3–М16 або М6–М30);

• внутрішня/зовнішня;

• метрична/дюймова/трубна (якщо актуально);

• наскрізні або глухі отвори.

Якщо ви нарізаєте багато глухих отворів, критичні: точний упор по глибині, стабільний реверс, коректне змащування та мінімізація заклинювання.

2) Матеріали: сталь, нержавійка, алюміній

Матеріал безпосередньо впливає на вимоги до:

• потужності та крутного моменту;

• діапазону обертів;

• жорсткості станка та якості тримачів.

Для нержавіючої сталі особливо важливі правильні режими та якісні мітчики, інакше різко зростає ризик прихвату й поломки інструмента.

3) Тип приводу та керування

Зверніть увагу, чи є:

• реверс (бажано швидкий і надійний);

• регулювання обертів;

• обмеження глибини (механічне або електронне);

• захист від перевантаження (корисно для зниження поломок мітчиків);

• педаль запуску/стопа (прискорює цикл).

4) Жорсткість, співвісність і фіксація деталі

Різьба чутлива до перекосу. Тому важливі:

• жорстка колона/каретка, відсутність люфтів;

• якісний патрон/тримач мітчика;

• стіл із лещатами, притисками або можливістю встановлення кондукторів;

• точне налаштування вертикалі.

Для серії часто використовують кондуктори та упори, щоб прискорити позиціювання й виключити помилки.

5) Оснастка та витратні матеріали

Різьбонарізний станок «працює» разом із оснасткою:

• мітчики (машинні, спіральні, прямі, для глухих/наскрізних);

• тримачі з компенсацією/запобіжними муфтами;

• СОЖ/мастила для різьбонарізання.

Практична порада: за регулярної роботи закладіть запас мітчиків, а також тримачі, які знижують ризик поломки при перевантаженні.

6) Продуктивність і зручність потоку

Якщо у вас багато отворів у великих деталях, придивіться до різьбонарізних маніпуляторів: вони дають змогу швидко підводити інструмент до зони обробки без постійного переставляння заготовки. Для невеликих деталей і середнього навантаження частіше достатньо настільного станка зі зручною фіксацією.

Таблиця швидкого підбору

Завдання	Рекомендований тип	Чому підходить
Серійна внутрішня різьба в отворах	Різьбонарізний станок під мітчики	Швидкий цикл, повторюваність, реверс
Багато отворів на великій деталі	Різьбонарізний маніпулятор	Зручне підведення, висока швидкість роботи
Нарізання різьби на трубах	Трубний різьбонарізний станок	Фіксація труби, стабільний профіль різьби
Невелика майстерня, епізодичні роботи	Компактний настільний станок / різьбонарізна головка	Економія місця, достатня точність
Свердління + різьба в одному місці	Свердлильно-різьбонарізне рішення	Скорочення часу на переустановку

Практичні рекомендації щодо якості різьби

• Правильно підбирайте діаметр свердління під різьбу: це база якості та ресурсу мітчика.

• Використовуйте мастило/СОЖ: для сталі та нержавійки це критично.

• Не «дотискайте» мітчик зусиллям: якщо станок починає перевантажуватися — перевірте діаметр, заточування, режим і мастило.

• Для глухих отворів обирайте мітчики, розраховані під такий режим (і контролюйте глибину).

• У серії застосовуйте упори та кондуктори: швидкість вища, помилок менше.

Експлуатація та безпека

• Заготовка має бути надійно закріплена (лещата/притиск/кондуктор).

• Оператор працює в захисних окулярах; стружку прибирають щіткою, а не руками.

• Оснастку змінюють тільки при вимкненому живленні.

• Стежте за станом тримачів і патрона: люфт погіршує різьбу та підвищує ризик поломки інструмента.

• Регулярно обслуговуйте станок: очищення, змащування, перевірка ременів/передач (якщо є), контроль електрики.

Часті запитання

Чим різьбонарізний станок кращий за ручне нарізання?

Станок забезпечує співвісність, стабільну глибину та повторюваність, знижує відсоток браку й поломки мітчиків, особливо в серії.

Чи можна нарізати різьбу на свердлильному станку?

Так, якщо використовувати різьбонарізну головку/тримач і дотримуватися режимів. Але для регулярної роботи спеціалізований різьбонарізний станок зазвичай швидший і безпечніший для інструмента.

Що важливіше: оберти чи крутний момент?

Обидва параметри важливі, але при великих розмірах різьби та в’язких матеріалах вирішальними стають крутний момент і жорсткість. Для дрібних різьб важливіша стабільність і точність, щоб не ламати мітчики.

Чи потрібен реверс?

Практично завжди так. Швидкий і надійний реверс прискорює цикл і знижує ризик заклинювання під час виходу мітчика.
