Станки для вирубки сідловин

Станки для вирубки сідловин — це обладнання для швидкої та точної підготовки торців труб і профілю під з’єднання «труба в трубу» або «труба в профіль» із щільним приляганням. «Сідловина» (її також називають «сідло», «виріз під сідло», «виріз під врізку») — це фігурний виріз на кінці труби, який повторює радіус спряжуваної деталі. Такий виріз потрібен, щоб вузол вийшов акуратним, жорстким і зручним для зварювання: менше зазорів, менше підварювання, вища якість шва та міцність з’єднання.

На практиці сідловини застосовуються у виготовленні металоконструкцій, огорож, перил, сходів, навісів, каркасів, рекламних конструкцій, спортивного обладнання, рам та інших виробів із труб. Якщо ви робите такі вироби регулярно, ручне підганяння «болгаркою» забирає багато часу й дає нестабільний результат. Станок для вирубки сідловин вирішує цю проблему: забезпечує повторювану геометрію та пришвидшує підготовку деталей у рази.

Для чого потрібен станок для вирубки сідловин

Основна мета — зробити точний виріз, завдяки якому труба щільно «сідає» на спряжувану трубу/профіль. Це дає низку практичних переваг:

• Якість стику: мінімальні зазори, менше деформацій під час зварювання, акуратніший шов.

• Економія часу: замість розмітки та тривалого підганяння шліфуванням — швидкий цикл вирубки.

• Повторюваність: однакові сідловини на серії деталей, менша залежність від навички зварника/слюсаря.

• Зниження витрати матеріалів: менше наплавлення, менше зачистки та доведення.

• Безпека та культура виробництва: менше іскор і пилу від тривалого шліфування, менше ручних операцій.

Сідловини використовують не лише під зварювання. Щільне прилягання корисне й там, де з’єднання додатково фіксується (наприклад, прихватками, хомутами, кріпленням), а зовнішній вигляд виробу важливий.

Принцип роботи: як формується «сідло»

Сідловина — це виріз із радіусом, який відповідає діаметру спряжуваної труби (або формі профілю). Станки можуть формувати такий виріз різними способами:

• Вирубка/пробивання — деформація та зріз металу за допомогою пуансона і матриці (для певних діапазонів і товщин).

• Фрезерування/корончате вирізання — вибірка металу фрезою/коронкою (часто застосовується для трубних «врізок»).

• Абразивна/стрічкова обробка за шаблоном — рідше у форматі спеціалізованих машин, але трапляється як окремі рішення.

Назву категорії «станки для вирубки сідловин» на практиці частіше відносять до обладнання, яке робить саме фігурний виріз на кінці труби під заданий діаметр і кут врізки.

Види станків для вирубки сідловин

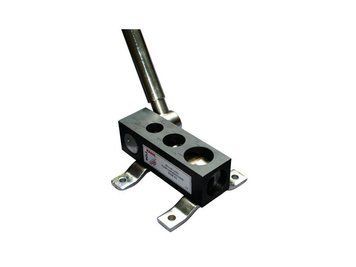

Ручні/настільні станки для майстерень

Компактні рішення, розраховані на невеликі обсяги та роботу з типовими діаметрами. Зазвичай орієнтовані на виробництво перил, огорож, навісів, каркасів із тонкостінних труб. Плюси — доступність, простота й швидкий запуск.

Станки з механізованою подачею

Підходять для більш регулярної роботи: зручніше фіксувати трубу, точніше позиціювати кут, вища продуктивність. Тут важливі надійні притиски, упори та стабільність вузлів.

Промислові станки під серію

Якщо сідловини — потокова операція, потрібні жорсткість, ресурс і швидкість переналагодження. Такі станки зазвичай забезпечують швидкий цикл, точні упори, зручну роботу з довгими заготовками та стійку повторюваність.

Універсальні рішення під різні діаметри й кути

У реальній роботі часто доводиться робити врізки під різними кутами (90°, 60°, 45° тощо). Тому затребувані станки, де легко:

• змінювати оснастку під діаметр;

• виставляти кут врізки;

• контролювати глибину/позицію вирізу.

Як вибрати станок для вирубки сідловин: ключові критерії

1) Діапазон діаметрів труб

Перший параметр — які труби ви використовуєте найчастіше:

• мінімальний і максимальний діаметр;

• круглі труби чи також профільні (якщо підтримується);

• реальна номенклатура за проєктами.

Якщо в роботі різні діаметри, важливі швидкість переналагодження та наявність оснастки під «ходові» розміри.

2) Товщина стінки та матеріал

Товщина й марка металу визначають вимоги до зусилля, жорсткості та зносу різальних елементів. Для тонкостінних труб важлива акуратність, щоб не «заминати» край. Для товстішого металу критичні потужність/зусилля та ресурс оснастки.

3) Кут врізки та тип з’єднання

Сідловини роблять не лише під прямий кут. У каркасах і перилах часто використовуються з’єднання під 45°–60° і нестандартні кути. Перевірте:

• діапазон кутів встановлення;

• наскільки зручно фіксувати кут;

• чи є шкали/обмежувачі для повторюваності.

4) Точність позиціювання та упори

Для серії вкрай важливі:

• поздовжній упор за довжиною заготовки;

• обмеження глибини вирізу;

• швидкі притиски;

• надійна база, щоб виріз не «йдучив».

5) Продуктивність і цикл

Оцініть, скільки сідловин ви робите за зміну. Для малого обсягу підійде настільний варіант. Для потоку важливі швидкість циклу, зручність подачі, мінімальні простої на зміну оснастки та стабільність результату.

6) Витратні матеріали та обслуговування

Уточніть:

• тип оснастки (пуансони/матриці, коронки/фрези тощо);

• доступність витратних матеріалів і вартість;

• простоту заміни та налаштування.

Вигідніший той станок, де витратні матеріали стандартні й легко знайти під вашу номенклатуру.

Таблиця швидкого підбору

Завдання	Рекомендований тип	Чому підходить
Перила/огорожі, невелика майстерня	Компактний настільний станок	Простота, економія місця, достатня точність
Регулярні роботи в цеху, різні кути	Станок зі зручним налаштуванням кута та упорами	Повторюваність і швидкість переналагодження
Серійне виробництво каркасів	Промисловий станок під потік	Висока продуктивність і ресурс
Різні діаметри труб у проєктах	Універсальне рішення зі швидкою зміною оснастки	Гнучкість під номенклатуру

Практичні поради: як отримати точну сідловину

• Завжди фіксуйте трубу в притиску без люфту: будь-який зсув дає зазор у стику.

• Робіть пробну деталь при зміні діаметра/кута й перевіряйте прилягання «в парі».

• Якщо з’єднання під зварювання, досягайте щільного контакту по кромці — так менше підварювання й рівніший шов.

• Для серії використовуйте упори та шаблони: розмітка «по місцю» забирає час і дає розкид.

• Стежте за станом оснастки: тупа/зношена різальна частина псує край і погіршує посадку.

Експлуатація та безпека

• Працюйте в захисних окулярах і рукавицях, використовуйте захист слуху за потреби.

• Заготовку фіксуйте притисками, не утримуйте руками в зоні різання/вирубки.

• Регулярно очищайте робочу зону від стружки й обрізків, перевіряйте кріплення та упори.

• Своєчасно змінюйте оснастку й контролюйте затягування, щоб не було «биття» та зміщення.

• Дотримуйтесь регламенту обслуговування: змащення, контроль напрямних і притисків.

Часті запитання

Чим станок кращий за ручне вирізання болгаркою?

Станок дає повторювану геометрію, швидше робить сідловину та зменшує зазори. Це економить час на підгонці та підвищує якість зварного з’єднання.

Чи можна робити сідловини під різні кути?

Так, якщо станок підтримує регулювання кута і має фіксатор/шкалу. Для серійної роботи це особливо важливо.

Що впливає на якість прилягання?

Точність фіксації труби, коректно підібраний діаметр/оснастка, відсутність люфтів і стан різальних елементів. Також важливе пробне налаштування при переході на інший типорозмір.

Чи підходить обладнання для нержавійки?

Залежить від можливостей конкретного станка й оснастки. Для нержавійки важливі жорсткість, якісні витратні матеріали та акуратний режим, щоб не заминати край.
