Токарно-гвинторізний верстат JET GHB-1340A DRO

Опис токарно-гвинторізного верстата JET GHB-1340A DRO

Токарно-гвинторізний верстат JET GHB-1340A DRO призначений для точної обробки металевих заготовок у слюсарних, ремонтних, інструментальних і виробничих майстернях, де потрібне універсальне обладнання для широкого кола токарних операцій. Модель підходить для зовнішнього і внутрішнього точіння, підрізання торців, розточування, обробки ступінчастих поверхонь, виготовлення посадкових місць, обточування конусів, а також для нарізання метричної та дюймової різьби. Завдяки поєднанню класичного компонування, потужного приводу, механізованих подач і цифрової індикації верстат зручний як для одиничного виготовлення деталей, так і для регулярної роботи з повторюваними розмірами, коли важливі точність, стабільність і скорочення часу на переналагодження.

Однією з головних переваг JET GHB-1340A DRO є його конструкція, орієнтована на збереження точності під навантаженням. Верстат виконаний відповідно до стандарту DIN 8606, а напрямні станини загартовані й відшліфовані, що позитивно впливає на плавність ходу супортів, зносостійкість і стабільність геометрії при тривалій експлуатації. Привід шпинделя працює в масляній ванні, що знижує зношування механізму, покращує охолодження і сприяє надійнішій роботі в інтенсивному режимі. Загартовані та відшліфовані шестерні передньої бабки також розраховані на тривалий ресурс і точну передачу обертання, що особливо важливо при виконанні різьбонарізних і чистових операцій.

Верстат дозволяє обробляти деталі діаметром до 330 мм над станиною і до 197 мм над поперечним супортом, а знімний місток збільшує максимальний діаметр обробки до 476 мм на ділянці довжиною 200 мм. Це розширює сферу застосування моделі і дає змогу працювати не лише з валами, втулками, осями та фланцями, а й з більш габаритними деталями, які потребують збільшеного робочого просвіту в зоні шпинделя. Відстань між центрами 1015 мм робить верстат придатним для довгомірних заготовок, а прохідний отвір шпинделя 38 мм зручний для роботи з прутковим матеріалом. Для металообробної майстерні це означає ширший спектр замовлень без необхідності переходу на важчий промисловий клас обладнання.

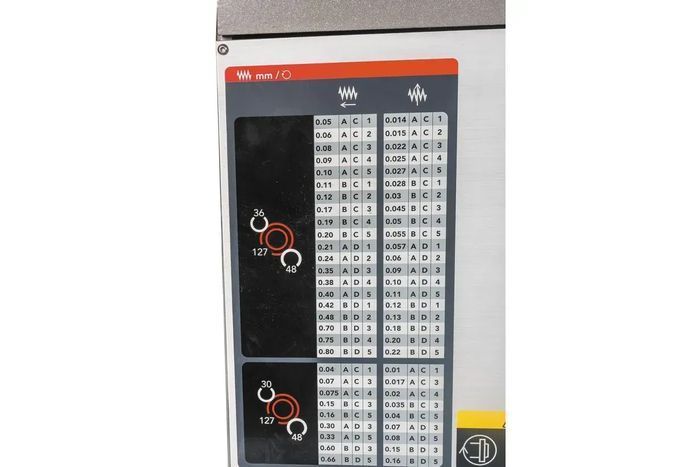

Частота обертання шпинделя регулюється в діапазоні від 70 до 2000 об/хв і розподілена на 8 швидкостей, що дає змогу підбирати режим обробки залежно від діаметра заготовки, типу металу та характеру операції. Модель оснащена автоматичною поздовжньою і поперечною подачею, причому доступно 60 варіантів поздовжньої і 60 варіантів поперечної подачі. Такий діапазон корисний на практиці не лише для чорнового і чистового точіння, а й для точнішого налаштування шорсткості поверхні, продуктивності та навантаження на ріжучий інструмент. Наявність окремого ходового гвинта для нарізання різьби і ходового вала для автоматичного точіння робить конструкцію зручнішою і технологічнішою для щоденної експлуатації.

Особливу цінність для точної роботи має УЦІ по 3 осях із ціною поділки 0,005 мм. Наявність цифрової індикації помітно спрощує контроль переміщень, знижує ймовірність помилок під час підведення інструмента і допомагає швидше витримувати задані розміри, особливо при багатоопераційній обробці. Регульована в поперечному напрямку задня бабка дає змогу виконувати обточування конічних деталей, а поштовховий режим шпинделя полегшує перемикання режимів і підвищує зручність керування верстатом. У поєднанні з багатою комплектацією, до якої входять патрони, планшайби, люнети, змінні шестерні, віброопори, захисні пристрої та оснащення для базової роботи, це робить JET GHB-1340A DRO практичним рішенням для майстерень, яким потрібен універсальний токарний верстат із хорошим запасом за точністю та оснащенням.

Комплектація JET GHB-1340A DRO

• 3-кулачковий патрон Ø160 мм із прямими та зворотними кулачками
• 4-кулачкова планшайба Ø200 мм
• Планшайба Ø300 мм
• 4-позиційний різцетримач із фіксатором
• Рухомий і нерухомий люнети
• Висувний піддон для збору стружки
• Покажчик різьби
• Ножне гальмо
• Захисний екран патрона з кінцевим вимикачем
• Захисна задня стінка
• Захист різцетримача
• 2 нерухомі центри МК-3
• Перехідна втулка МК-5/МК-3
• Набір змінних металевих шестерень
• Комплект віброопор
• УЦІ по 3 осях, ціна поділки 0,005 мм, похибка ± 1 знак
• Лампа освітлення робочої зони
• Ключ різцетримача
• Ключ для 3-кулачкового патрона
• Кінцевий упор поздовжнього переміщення

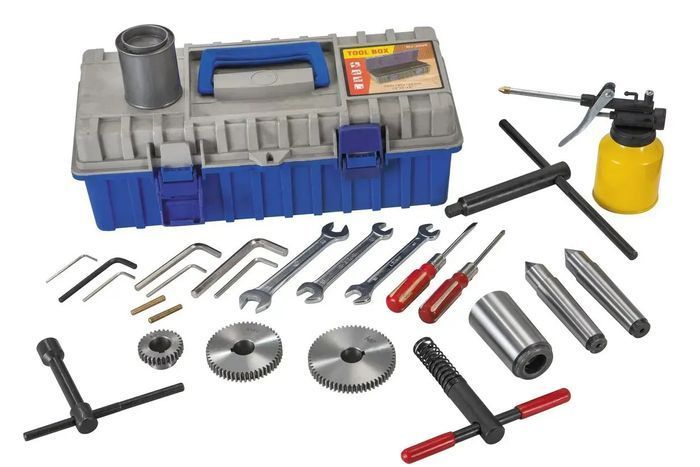

• Ящик з інструментом
• Керівництво з експлуатації

Уся продукція, представлена на сайті "Інструмент Центр", постачається з офіційною гарантією виробника. Строк гарантійного обслуговування залежить від конкретної моделі, типу обладнання та умов експлуатації. Для уточнення гарантійних зобов’язань, умов сервісного обслуговування та пусконалагоджувальної підтримки рекомендуємо звернутися до менеджера інтернет-магазину "Інструмент Центр".

Переваги токарно-гвинторізного верстата JET GHB-1340A DRO

• УЦІ по 3 осях підвищує точність встановлення розмірів і прискорює виконання повторюваних операцій
• Загартовані й відшліфовані напрямні забезпечують стабільний хід супортів і тривалий ресурс
• Знімний місток дозволяє обробляти деталі збільшеного діаметра до 476 мм
• Автоматичні поздовжня і поперечна подачі розширюють технологічні можливості верстата
• Привід шпинделя в масляній ванні знижує зношування і покращує роботу при тривалому навантаженні
• Регульована задня бабка дає змогу виконувати точіння конічних заготовок
• Широкий діапазон різьб робить верстат універсальним для ремонтних і виробничих завдань
• Багата штатна комплектація скорочує додаткові витрати на базове оснащення

Для яких завдань підходить токарно-гвинторізний верстат JET GHB-1340A DRO

Верстат підходить для обробки валів, втулок, осей, фланців, муфт, посадкових поверхонь, корпусних деталей малого і середнього розміру, нарізання метричної та дюймової різьби, розточування отворів, підрізання торців, виготовлення і відновлення металевих деталей у слюсарних, ремонтних, механічних та інструментальних майстернях.

Основні характеристики токарно-гвинторізного верстата JET GHB-1340A DRO

Модель працює від мережі 400 В і оснащена двигуном потужністю 2 кВт, чого достатньо для стабільної токарної обробки в майстерні або невеликому виробництві. Діаметр обточування над станиною 330 мм і відстань між центрами 1015 мм дають змогу працювати як з короткими, так і з довгими заготовками, а знімний місток збільшує можливості за великим діаметром. Шпиндель із 8 швидкостями від 70 до 2000 об/хв, прохідним отвором 38 мм і посадкою D1-4 робить верстат зручним для різних режимів точіння, а наявність 60 поздовжніх і 60 поперечних подач допомагає точно підібрати режим під матеріал і завдання.

Що важливо врахувати перед покупкою токарно-гвинторізного верстата JET GHB-1340A DRO

Перед покупкою важливо передбачити підключення до трифазної мережі 400 В, достатньо місця для встановлення верстата довжиною понад 1,9 м і підготовлену рівну основу з урахуванням маси 650 кг. Для повноцінної роботи також варто заздалегідь продумати набір різців, вимірювального інструменту, режими подачі СОЖ за потреби та кваліфікацію оператора, оскільки потенціал моделі найбільш повно розкривається при точному налаштуванні й грамотному підборі режимів обробки
